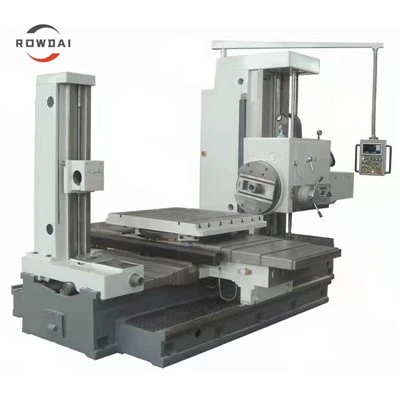

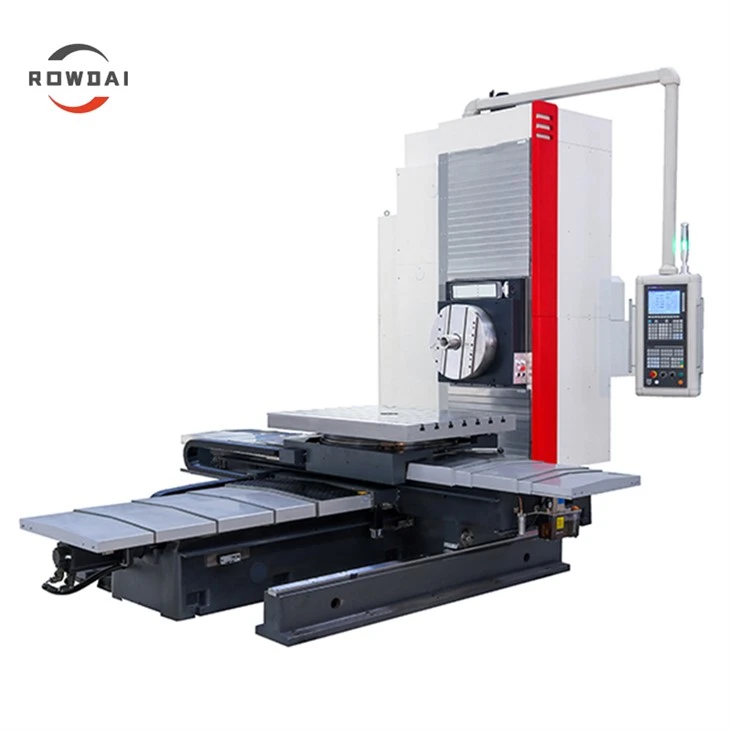

Αυτή η μηχανή οριζόντιας διάτρησης και φρεζαρίσματος διαθέτει μια μονή στήλη,-το πλευρικό περίβλημα και μια δομή σταυρωτού-τραπεζιού.
Το Horizontal Boring & Milling Machine χρησιμοποιεί ανάλυση πεπερασμένων στοιχείων και μια εξαιρετικά άκαμπτη, ορθολογικά σχεδιασμένη διάταξη για τα μεγάλα εξαρτήματά του. Το κρεβάτι, η στήλη και οι άνω και κάτω διαφάνειες χρησιμοποιούν όλα ορθογώνια, ευρεία-τομή, οδηγούς εδάφους με εισαγόμενες επιφάνειες PTFE, σχολαστικά ξύσιμο με το χέρι- για αντοχή στη φθορά και την πίεση.
Το μηχάνημα διαθέτει μεγάλη εγκάρσια διαδρομή. Το κρεβάτι υποστηρίζεται από ενσωματωμένους, άκαμπτους βοηθητικούς οδηγούς και στις δύο πλευρές, εξασφαλίζοντας πλήρη-στήριξη κατά την εγκάρσια κίνηση του τραπεζιού και διατηρώντας εξαιρετική ακρίβεια.
Ο άξονας είναι κατασκευασμένος από κράμα 38CrMoAl υψηλής-αντοχής με δευτερεύουσα επεξεργασία εναζώτου υψηλής-σκληρότητας. Ένας σερβοκινητήρας ατράκτου AC υψηλής ισχύος μεταδίδει ισχύ στον άξονα μέσω κιβωτίου ταχυτήτων, με αποτέλεσμα ένα άκαμπτο σύστημα ατράκτου ικανό για βαριά κοπή-και υψηλή απόδοση μηχανικής κατεργασίας.
Ένα προαιρετικό περιστροφικό τραπέζι CNC μπορεί να τοποθετηθεί στο άκρο του κιβωτίου του άξονα, επιτρέποντας τη διάνοιξη μεγαλύτερων οπών και επιπέδων. Η τροφοδοσία του άξονα διάτρησης και του περιστροφικού στύλου του εργαλείου οδηγούνται ανεξάρτητα από σερβοκινητήρες AC, επιτρέποντας παρεμβολή με άλλους άξονες συντεταγμένων.
Η τροφοδοσία πέντε αξόνων X/Y/Z/W/U (ο άξονας U- του περιστροφικού στύλου του εργαλείου είναι προαιρετικός) χρησιμοποιεί εισαγόμενη μετάδοση με σφαιρική βίδα, επιτρέποντας λειτουργίες σύνδεσης τριών-άξονων ή τεσσάρων-αξόνων, γραμμικής και κυκλικής παρεμβολής.
Ο πίνακας εργασίας υιοθετεί μια χειροκίνητη δομή τοποθέτησης τεσσάρων σημείων-μονών ακίδων-, η οποία είναι απλή, αξιόπιστη και ακριβής. Ένα περιστροφικό τραπέζι CNC είναι επίσης διαθέσιμο ως επιλογή για υψηλότερο αυτοματισμό.
Αυτή η οριζόντια μηχανή διάτρησης και φρεζαρίσματος είναι κατάλληλη για υψηλής-ταχύτητας, υψηλής-κατεργασίας υψηλής απόδοσης εξαρτημάτων κιβωτίων-τύπου, πλάκας-τύπου, τύπου καλουπιού-και εξαρτημάτων τύπου εργαλείων-και εφαρμόζεται στη βιομηχανία βαλβίδων και αντλιών, μηχανήματα μεταφοράς αυτοκινήτων και μηχανημάτων υδραυλικής ενέργειας, άλλες βιομηχανίες μηχανολογικών μηχανημάτων.
Τεχνικές Παράμετροι
|
Είδος |
Μονάδα |

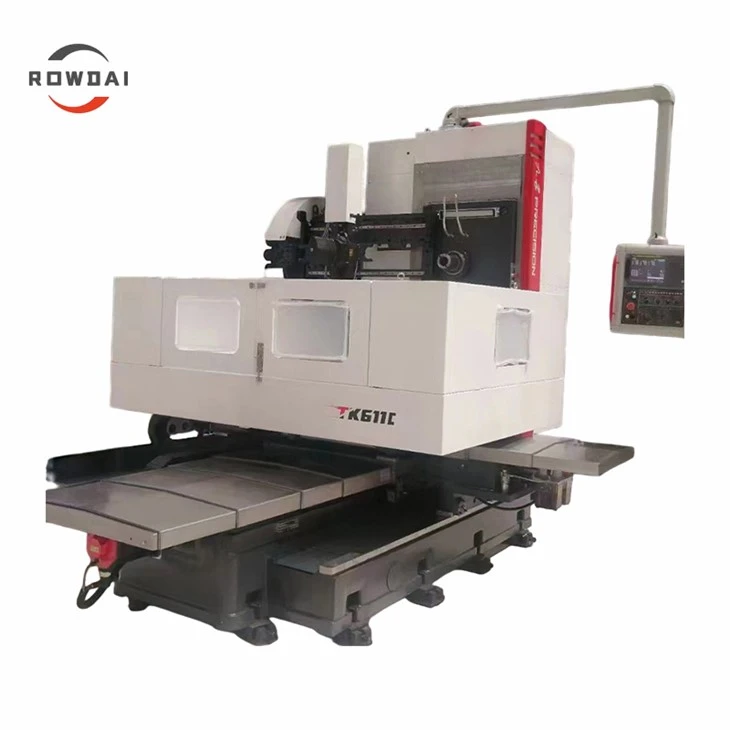

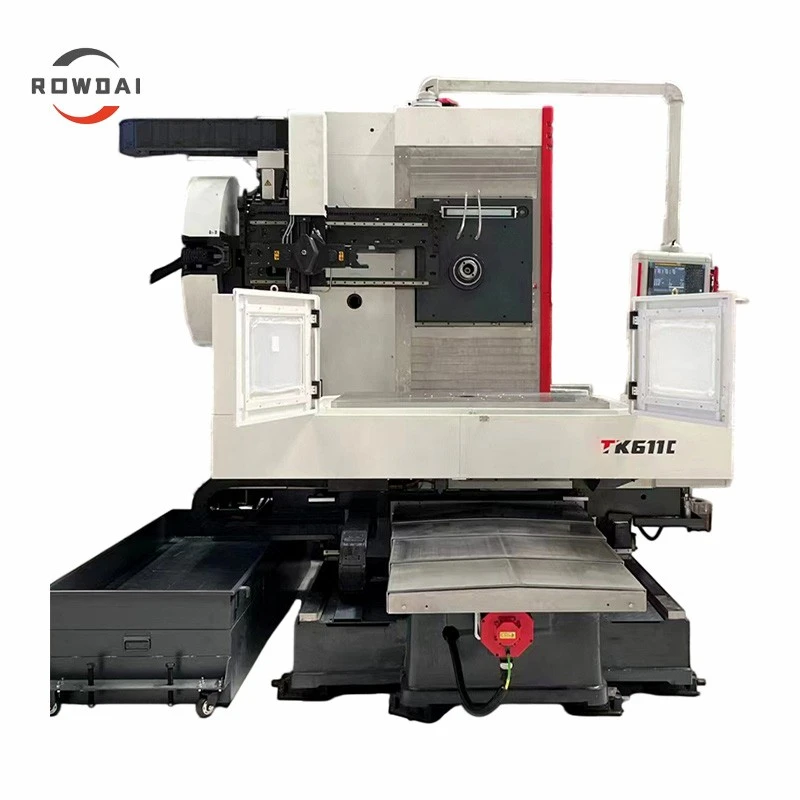

TK611C |
TK6411C |
TK6513 |
|
Βαρετό άτρακτο διά. |
μμ |
110 |
130 |
130 |
|
Τραπέζι εργασίας (Μ*Π) |
μμ |
1320*1010 |
1350*1000 |
1600*1400 |
|
Μέγ. Φόρτωση |
Kg |
5000 |
5000 |
8000 |
|
Οριζόντια διαδρομή (άξονας Χ) |
μμ |
1200 |
1600 |
2200 |
|
Κατακόρυφη διαδρομή ατράκτου (άξονας Υ) |
μμ |
1200 |
1200 |
1600 |
|
Διαμήκης διαδρομή στήλης (άξονας Z) |
μμ |
1300 |
1200 |
1400 |
|
Αξονική διαδρομή του άξονα διάτρησης (άξονας W) |
μμ |
550 |
550 |
550 |
|
Απόσταση από το κέντρο του βαρέως άξονα μέχρι το τραπέζι |
μμ |
0-1200 |
0-1200 |
80-1680 χλστ |
|
Μοτέρ ατράκτου |
Kw |
15 |
18.5/22 |
22 |
|
Ταχύτητα ατράκτου |
σ.α.λ |
0-1100 |
12-1500 |
2300 |
|
Εσωτερική κωνική οπή βαρετού άξονα |
-- |
BT50 |
BT50 |
BT50 |
|
Γρήγορος ρυθμός τροφοδοσίας: άξονας X / Y / Z |
m/min |
10/10/10 |
10/10/10 |
15/15/15 |
|
Ταχύς ρυθμός τροφοδοσίας άξονας W |
m/min |
5 |
5 |
5 |
|
Ακρίβεια τοποθέτησης άξονας Χ/Υ/Ζ |
μμ |
0.03 |
0.030 |
0.02/0.02/0.02 |
|
Ακρίβεια τοποθέτησης Άξονας W |
μμ |
0.025 |
0.030 |
0.02 |
|
Επαναλαμβανόμενη ακρίβεια τοποθέτησης άξονας Χ/Υ/Ζ |
μμ |
0.02 |
0.020 |
0.015/0.015/0.015 |
|
Επαναλαμβανόμενη ακρίβεια τοποθέτησης Άξονας W |
μμ |
0.02 |
0.015 |
0.015 |
|
Βάρος |
Kg |
13000 |
19000 |
23000 |
